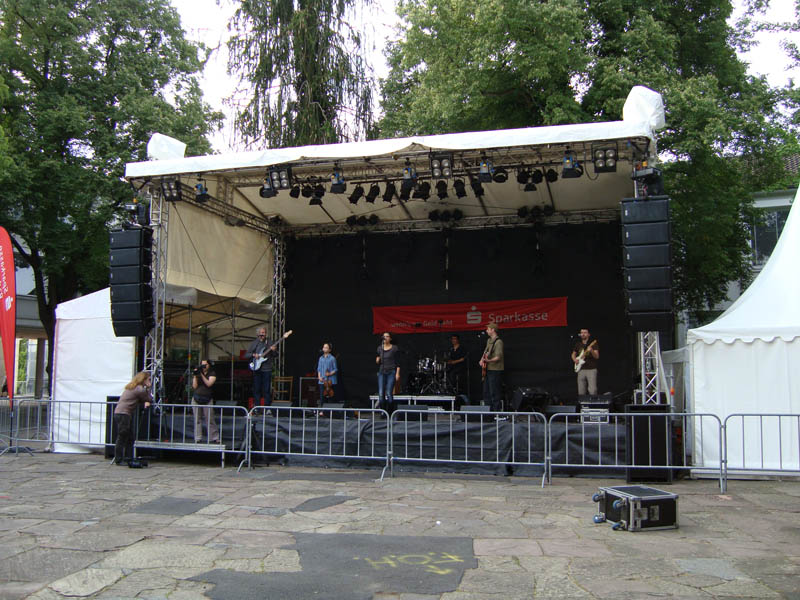

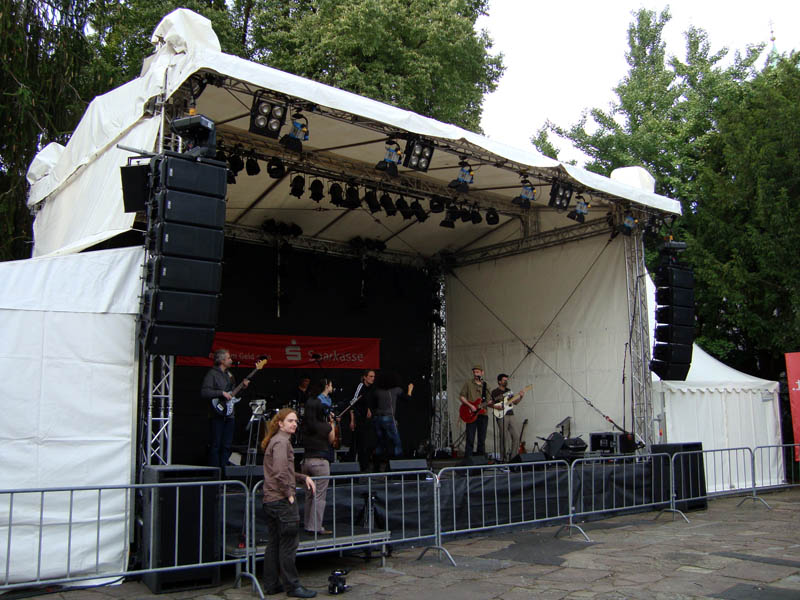

Systembeschreibung 10x6m Bühne

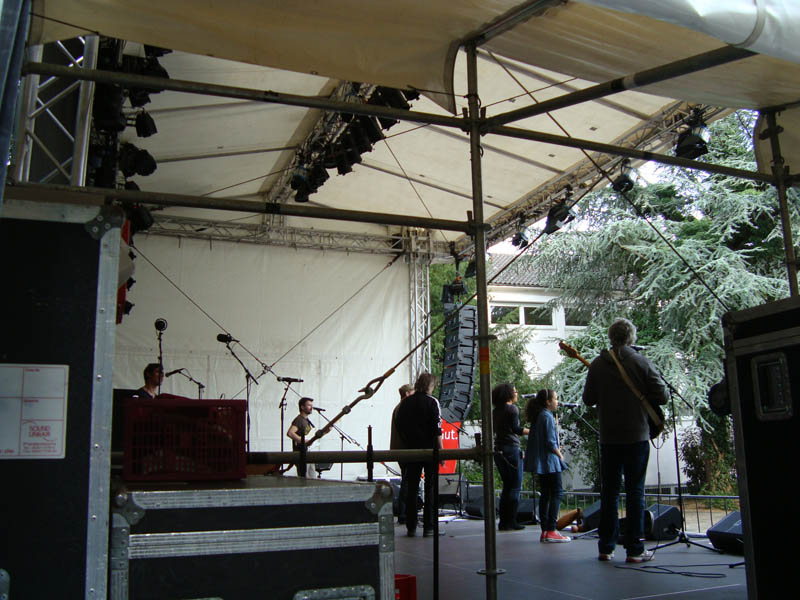

Die Bühne besteht aus FD34 Traversen. Das Dach ist mittels Sleeveblöcken fahrbar. Die Dachplane ist weiß. Es gibt verschiedene Seiten- und Rückbehänge aus Plane/ Gaze in schwarz oder weiß.

Als Auflastung dient ein Layher-Allround Gerüstunterbau. Die Dachkonstruktion aus Traversen ist bei dieser Bühne durch den Einbau von Basements mit der Gerüstkonstruktion verbunden. Daher kann beim Betrieb vollständig auf eine zusätzliche weitere Auflastung verzichtet werden!

Bedingt durch die Dachkonstruktion ergibt sich eine Front- / Mid-/ Backtruss Aufteilung. Das erleichtert bei vielen Veranstaltungen die Arbeit der Lichttechniker.

Anbauten von Servicedecks sind ohne weiteres möglich.

Für die Bühne ist ein aktueller Standsicherheitsnachweis vorhanden.

Abmessungen:

Breite   10m
Tiefe       6m
Höhe      5m

Die Lichte Höhe beträgt 4m gemessen von der Podestplatte bis zur Unterkannte der umlaufenden Dachtraverse.

Betriebslasten:

Die Bühne kann von ihrer Konstruktion her eine verteilte Last von ca. 3,2t aufnehmen. Höhere Lasteinbringungen sind ohne weiteres möglich. Dass Bedarf jedoch zusätzlicher statischer Maßnahmen und Berechnungen.

Sollte das für Ihre Veranstaltung nötig sein, sind wir Ihnen gerne bei der Planung behilflich.



Verteilte Nutzlast der Bühne ohne zusätzliche statische Maßnahme

Back
300kg

Mid
700kg

Front
700kg

Vordach
/

Seiten
je 420kg

PA-Ausleger
je 350kg

Gesamt
3240kg
