SL-Stage 11x9m

Systembeschreibung

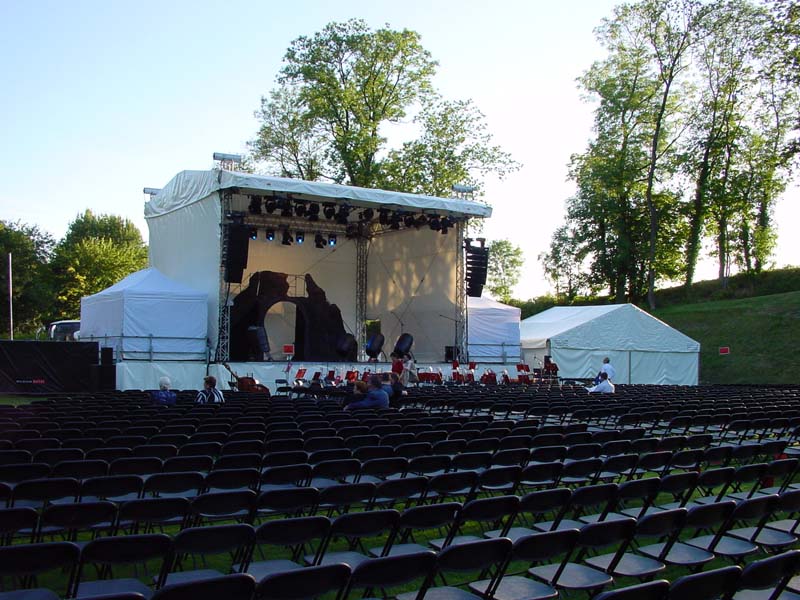

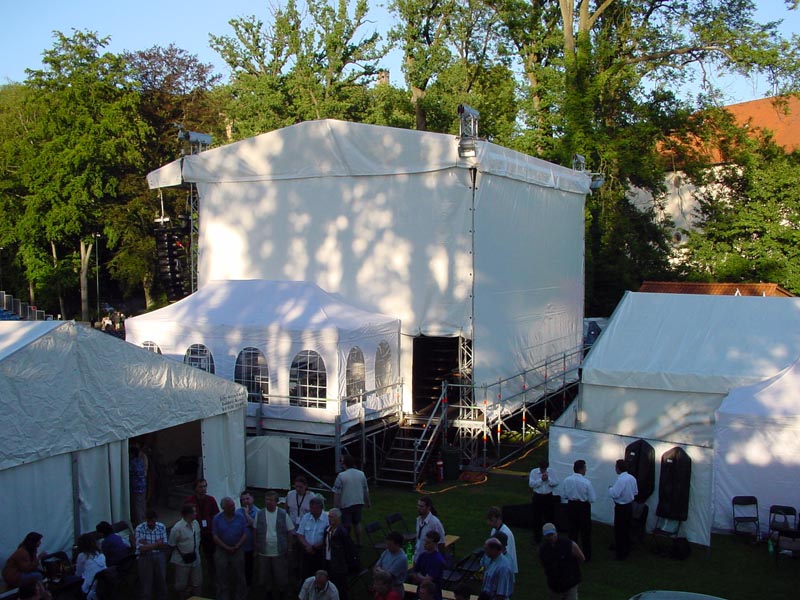

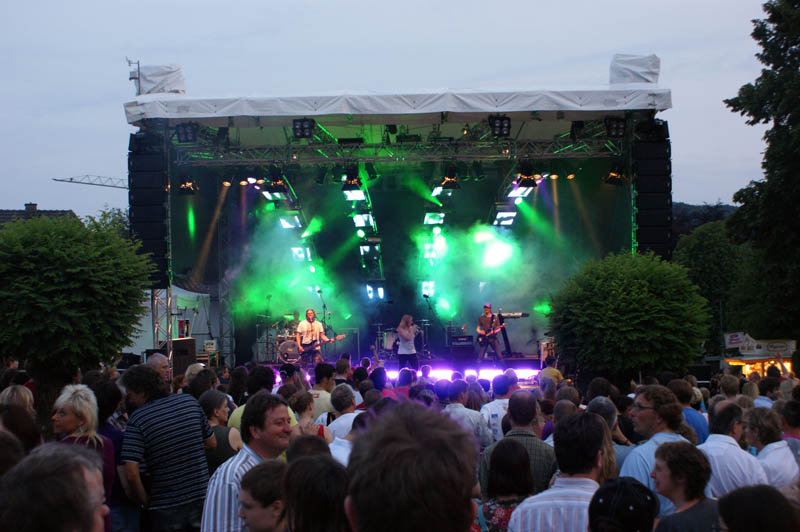

Die Bühne besteht aus Slick Maxi Beam Traversen. Die Tower sind aus Slick GS Traversen. Das Dach ist mittels Sleeveblöcken fahrbar. Die Dachplane ist weiß. Es gibt verschiedene Seiten- und Rückbehänge aus Plane/ Gaze in schwarz oder weiß.

Zur Auflastung dient ein Layher-Allround Gerüstunterbau. Die Dachkonstruktion aus Traversen ist bei dieser Bühne durch den Einbau von Basements mit der Gerüstkonstruktion verbunden. Daher kann beim Betrieb fast vollständig auf eine zusätzliche weitere Auflastung verzichtet werden!

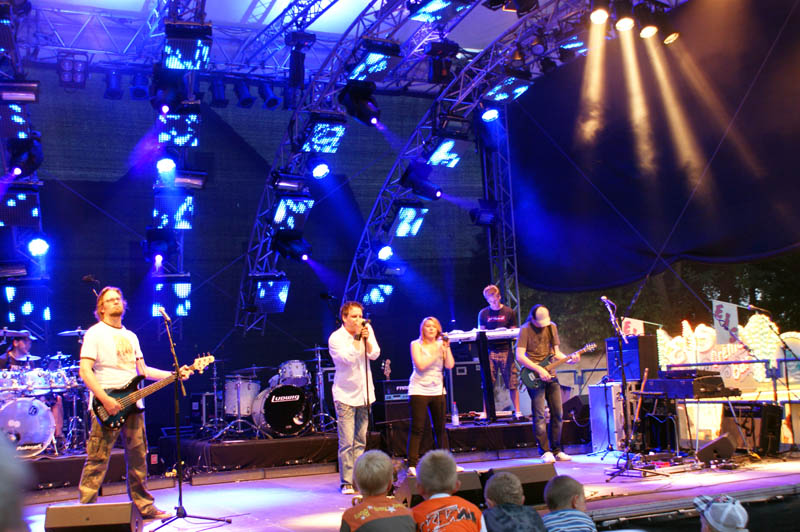

Bedingt durch die Dachkonstruktion ergibt sich eine Front- / Mid-/ Backtruss Aufteilung. Das erleichtert bei vielen Veranstaltungen die Arbeit der Lichttechniker.

Anbauten von Servicedecks sind ohne weiteres möglich.

Für die Bühne ist ein aktuelles Baubuch mit Erstabnahmebestätigung vorhanden.
Vorab können wir dem zuständigen Bauamt gerne sämtliche Daten zur Verfügung stellen.

Maße:

Breite   11m
Tiefe       9m
Höhe      9m

Die Lichte Höhe beträgt 6,10m gemessen von der Podestplatte bis zur Unterkannte der umlaufenden Dachtraverse.

Betriebslasten:

Die Bühne kann von ihrer Konstruktion her eine verteilte Last von ca. 9t aufnehmen. Höhere Lasteinbringungen sind ohne weiteres möglich. Dass Bedarf jedoch zusätzlicher statischer Maßnahmen und Berechnungen.

Sollte das für Ihre Veranstaltung nötig sein, sind wir Ihnen gerne bei der Planung behilflich.

Verteilte Nutzlast der Bühne ohne zusätzliche statische Maßnahme

Back
1300kg

Mid
2100kg

Front
2200kg

Vordach
135kg

Seiten
je 650kg

PA-Ausleger
je 1000kg

Gesamt
9035kg

PDF-Download der Bühnenansicht
