SL-Stage 14x11m

Systembeschreibung

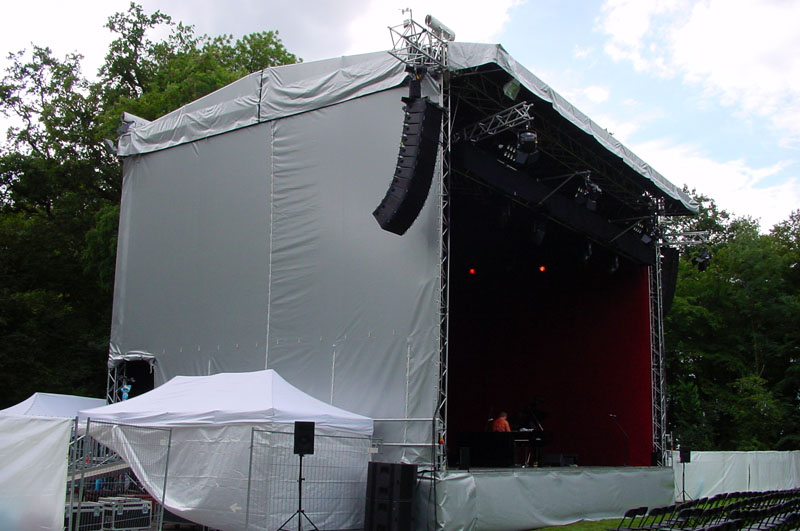

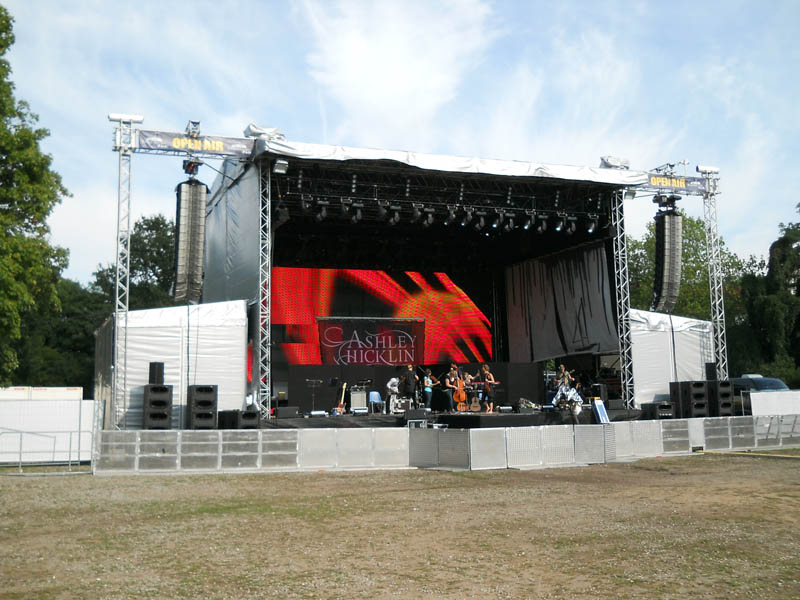

Die Bühne besteht aus Slick Maxi Beam Traversen. Die Tower sind aus Slick GS Traversen. Das Dach ist mittels Sleeveblöcken fahrbar. Die Dachplane ist aussen silber und innen schwarz. Die Rückplane ist schwarz. Die Seitenplanen sind innen schwarz und aussen silber.

Zur Auflastung dient ein Layher-Allround Gerüstunterbau. Die Dachkonstruktion aus Traversen ist bei dieser Bühne durch den Einbau von Basements mit der Gerüstkonstruktion verbunden. Daher kann beim Betrieb fast vollständig auf eine zusätzliche weitere Auflastung verzichtet werden!

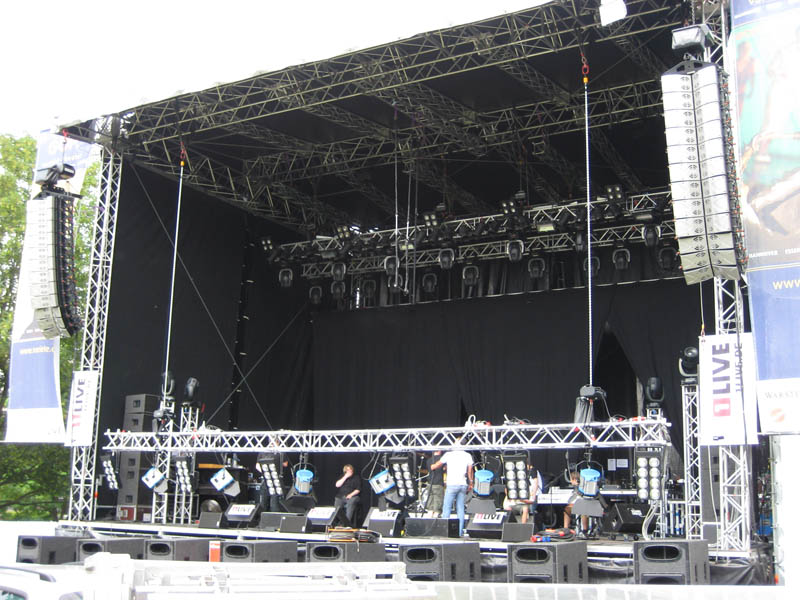

Bedingt durch die Dachkonstruktion ergibt sich eine Front- / Mid-/ Backtruss Aufteilung. Das erleichtert bei vielen Veranstaltungen die Arbeit der Lichttechniker.

Anbauten von Servicedecks sind ohne weiteres möglich.

Für die Bühne ist ein aktuelles Baubuch mit Erstabnahmebestätigung vorhanden.
Vorab können wir dem zuständigen Bauamt gerne sämtliche Daten zur Verfügung stellen.

Maße:

Breite 14m
Tiefe   11m
Höhe  11m

Die Lichte Höhe beträgt 8,60m gemessen von der Podestplatte bis zur Unterkannte der umlaufenden Dachtraverse.

Betriebslasten:

Die Bühne kann von ihrer Konstruktion her eine verteilte Last von ca. 6,2t aufnehmen. Durch eine zweite variable Backtruss im hinteren Dachbereich kann eine zusätzliche verteilte Last von 1,3t eingebracht werden. Weitere Lasteinbringungen sind dann nochmals möglich. Das Bedarf dann jedoch weiterer statischer Maßnahmen und Berechnungen.

Sollte das für Ihre Veranstaltung nötig sein, sind wir  bei der Planung gerne behilflich.



Verteilte Nutzlast der Bühne ohne zusätzliche statische Maßnahme

Back
480kg

Mid
960kg

Front
1800kg

Vordach
180kg

Seiten
je 400kg

PA-Ausleger
je 1000kg

Gesamt
6220kg

Nach Einbau der zusätzlichen Backtruss

2. Backtruss
480kg+1300kg

Mid
960kg

Front
1800kg

Vordach
180kg

Seiten
je 400kg

PA-Ausleger
je 1000kg

Gesamt
7500kg
